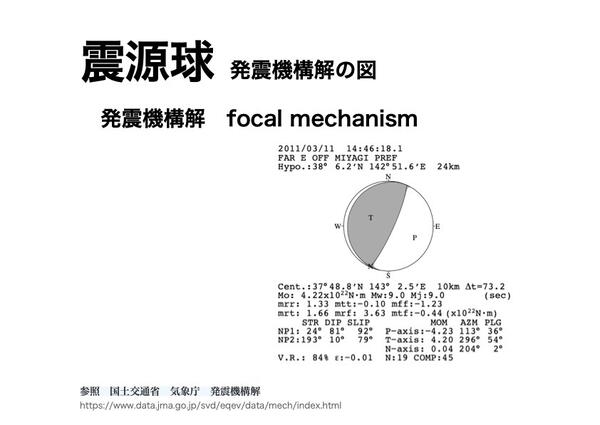

震源球(地震発震機構を表す球体)

地震が発生してその詳細を確認する時に参考とする「防災地震web」*1の画面に表示される震源球(断層面や地震波の初動方向を表すと言われています)の見方を書いてみました。参考としてください。
*1) [ http://www.seis.bosai.go.jp ]
なお、震源球の図には気象庁の図を参考又は一部加工して使用しています。
提供を感謝いたします 。
また下記に参考URL等記載します。
1.初動発震機構解とは
 https://www.data.jma.go.jp/svd/eqev/data/mech/kaisetu/mechkaisetu.html#determine
2.初動発震機構解の決め方
 https://www.data.jma.go.jp/svd/eqev/data/mech/kaisetu/mechkaisetu.html#determine
3.模型による震源球解説
 https://www.data.jma.go.jp/svd/eqev/data/mech/kaisetu/meca_image.html
4.気象庁が扱う 各種データ・資料
 https://www.jma.go.jp/jma/menu/menureport.html
5.気象庁が扱う 各種データ・資料の解説
 https://www.jma.go.jp/jma/menu/menuknowledge.html

地震球1

地震球2

地震球3

地震球4

地震球5

地震球6

地震球7

地震球8

地震球9

地震球10

地震球11

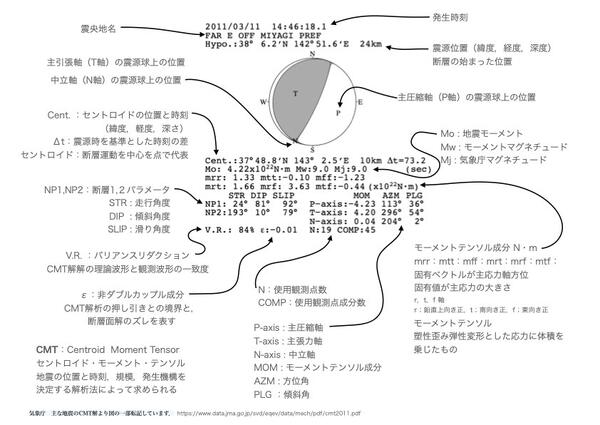

表示される地震球に何が書かれているか?
地震球12
